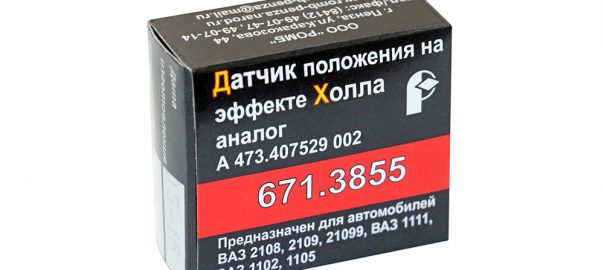

Датчик положения на эффекте Холла 671.3855
Технический паспорт
1.Назначение изделия
Датчик положения на эффекте Холла 671.3855 предназначен для использования в датчик-распределителе бесконтактных систем зажигания автомобилей. При прохождении поочередно прорези и зубца обтюратора между постоянным магнитом и электронной схемой на выходе датчика снимается сигнал прямоугольной формы, используемый в коммутаторе для прерывания тока в первичной цепи катушки зажигания. Датчик устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.
2.Применяемость
Для автомобилей ВАЗ 2108, 2109, 21099, 1111, ЗАЗ 1102, 1105 с бесконтактным зажиганием.
3.Аналоги
А473.407529002
4.Технические данные
Номинальное напряжение питания …………………………………………………………………………12В
-минимальное …………………………………………………………………………………………………3,5В
-максимальное ……………………………………………………………………………………………24В
Потребляемый ток не более………………………………………………………………………………0,03А
Диапазон рабочих температур……………………………………………………………………-40°С ÷ +150°С
Габаритные размеры………………………………………………………………….…………..178×43×20 мм
Масса не более………………………………………………………………………………………… 0,02 кг
5.Комплект поставки
Датчик положения на эффекте Холла……………………………….………………………………………1 шт.
Упаковка………………………………………………………………………………………………1 шт.
6.Требования по технике безопасности
Установка, подсоединение, отсоединение датчика и профилактические работы должны проводиться при выключенном зажигании.
7.Подготовка к работе
Установить датчик на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.
8.Гарантии изготовителя
Предприятие-изготовитель гарантирует безотказную работу датчика при соблюдении условий эксплуатации в течение 12 месяцев с даты введения его в эксплуатацию.
