499.3843

Технический паспорт

1.Назначение изделия

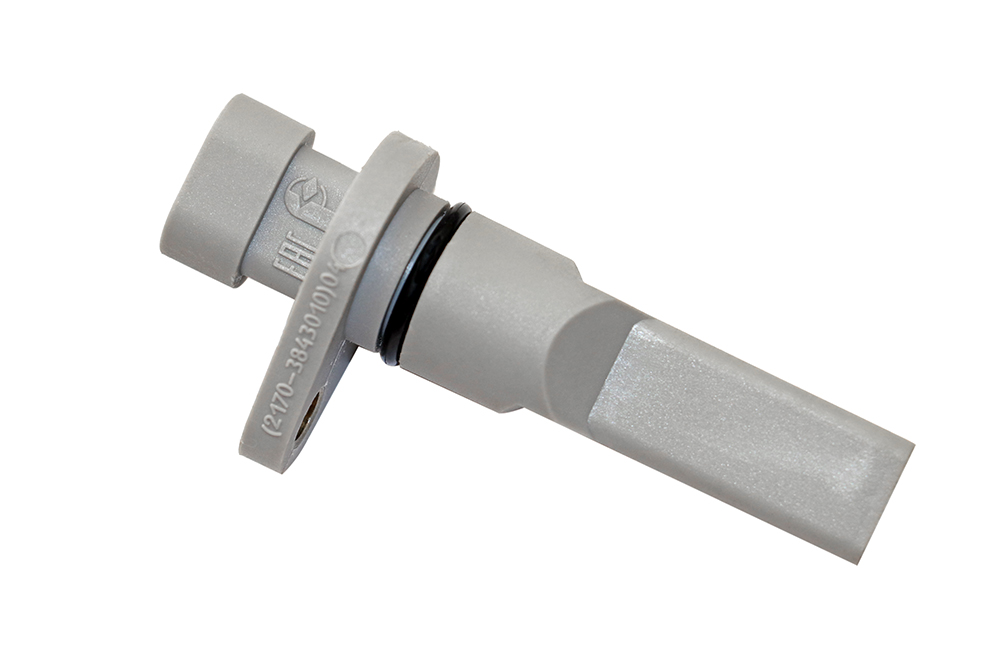

Датчик электронного спидометра 499.3843 предназначен для выработки импульсов преобразуемых электронной схемой спидометра в электрический ток, измеряемый магнитоэлектрическим прибором, причём величина тока зависит от числа импульсов поступающих в единицу времени, т.е. будет пропорциональна скорости движения автомобиля. Датчик устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

2.Применяемость

ВАЗ «Приора», «Гранта» (2170 – 2172(1,6i), 2190(1,6i), 2192(1,6/1,6i))

3.Аналоги

2170-3843010-04

4.Технические данные

Номинальное напряжение питания ……………………………………………………………………………12В

Диапазон рабочих температур…………………………………………………………………….-50°С ÷ +150°С

Габаритные размеры………………………………………………………………………………….90×30×42 мм

Масса не более……………………………………………………………………………………………….0,03 кг

5.Комплект поставки

Датчик положения коленчатого вала…………………………………………………………………………1 шт.

Упаковка………………………………………………………………………………………………………..1 шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение датчика и профилактические работы должны проводиться при выключенном зажигании.

7.Подготовка к работе

Установить датчик на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу датчика при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи.
