499.3843-02

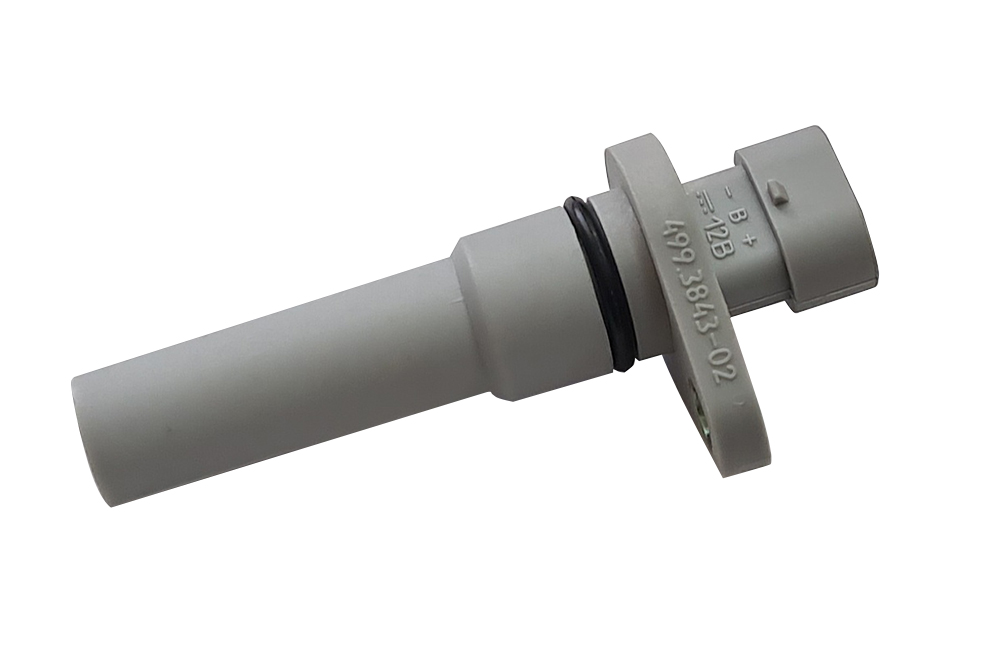

Датчик электронного спидометра 499.3843-02

Технический паспорт

1.Назначение изделия

Датчик электронного спидометра 499.3843-02 предназначен для выработки импульсов преобразуемых электронной схемой спидометра в электрический ток, измеряемый магнитоэлектрическим прибором, причём величина тока зависит от числа импульсов поступающих в единицу времени, т.е. будет пропорциональна скорости движения автомобиля. Датчик устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

2.Применяемость

ВАЗ «Приора», «Гранта» (2170 – 2172(1,6i), 2190(1,6i), 2192(1,6/1,6i))

3.Аналоги

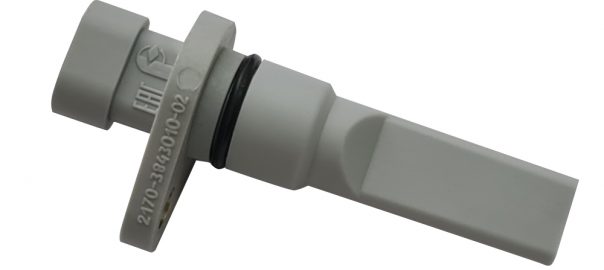

2170-3843010-02

4.Технические данные

Номинальное напряжение питания ……………………………….………………………………………12В

Диапазон рабочих температур……………………..…………………………………………-50°С ÷ +150°С

Габаритные размеры………………………………………………………………………………90×30×42 мм

Масса не более………………………………………………………………………………………… 0,03 кг

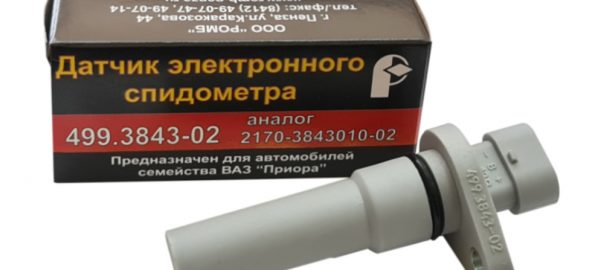

5.Комплект поставки

Датчик электронного спидометра…..……………………………………….……………………………1 шт.

Упаковка……………………………………………………………………………………………………1 шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение датчика и профилактические работы должны проводиться при выключенном зажигании.

7.Подготовка к работе

Установить датчик на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу датчика при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи.
