492.3843-02

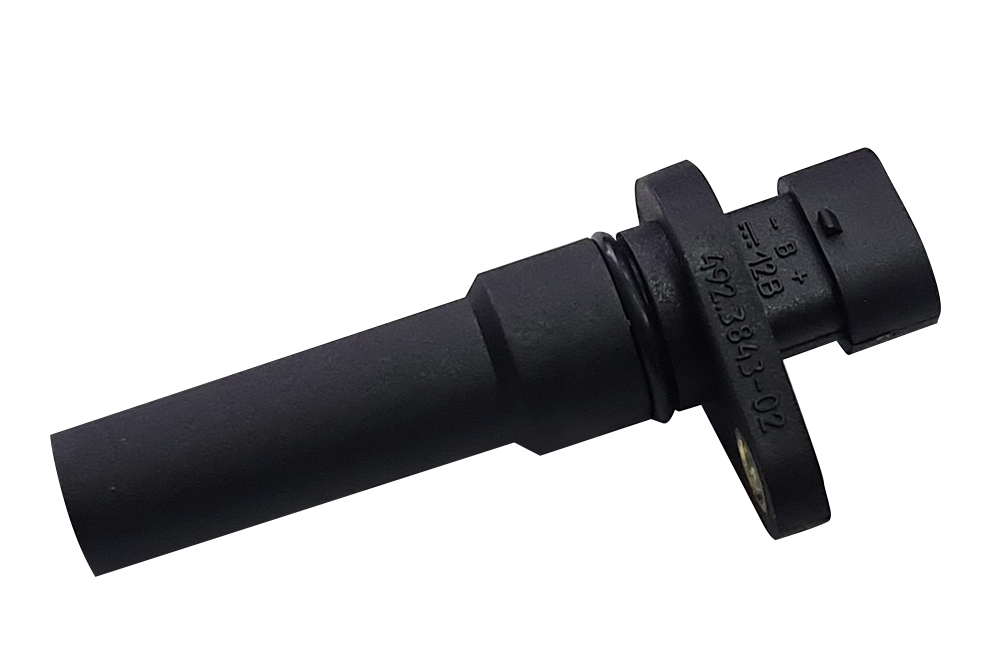

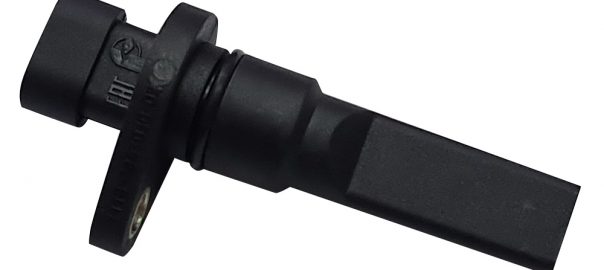

Датчик электронного спидометра 492.3843-02

Технический паспорт

1.Назначение изделия

Датчик электронного спидометра 492.3843-02 предназначен для выработки импульсов преобразуемых электронной схемой спидометра в электрический ток, измеряемый магнитоэлектрическим прибором, причём величина тока зависит от числа импульсов поступающих в единицу времени, т.е. будет пропорциональна скорости движения автомобиля. Датчик устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

2.Применяемость

ВАЗ «Калина», 1117, 1118, 1119 (1,4i/1,6i)

3.Аналоги

1118-3843010-02

4.Технические данные

Номинальное напряжение питания …………………………………………………………………………12В

Диапазон рабочих температур…………………………………………………………………-50°С ÷ +150°С

Габаритные размеры………………………………………………………………………………90×30×42 мм

Масса не более……………………………………………………………………………………………0,03 кг

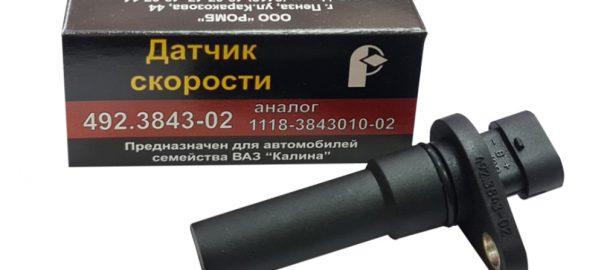

5.Комплект поставки

Датчик электронного спидометра………………………………………………………………………………1 шт.

Упаковка…………………………………………….…………………………………………………………1 шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение датчика и профилактические работы должны проводиться при выключенном зажигании.

+-

Установить датчик на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу датчика при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи.
