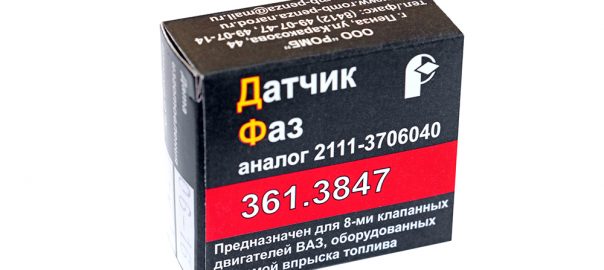

361.3847

Технический паспорт

1.Назначение изделия

Датчик положения распределительного вала 361.3847 предназначен для определения верхней мертвой точки поршня первого цилиндра в такте сжатия и может устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

2.Применяемость

ВАЗ с 8-ми клапанными двигателями, оборудованными электронной системой впрыска топлива.

3.Аналоги

141.3855, 2111-3706040

4.Технические данные

Номинальное напряжение питания постоянного тока………………………………………………………..12В

максимальное……………………………………….……………………………………………………………24В

минимальное…………………………………………….………………………………………………………3,5В

Выходное напряжение низкого уровня не более……………………………………………………………..1,0В

Потребляемый ток не более ………………………………………………………………………………….30мА

Минимальное сопротивление нагрузки……………………………………………………………………10кОм

Диапазон рабочих температур…………………………………………………………………….-40°С ÷ +125°С

Габаритные размеры…………………………………………………………………………………50×54×25 мм

Масса……………………………………………………..…………………………………………не более 0,03 кг



5.Комплект поставки

Датчик положения распределительного вала двигателя……………………………………………………1 шт.

Упаковка………………………………………………………………………………………………………..1 шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение датчика и профилактические работы должны проводиться при выключенном зажигании.

7.Подготовка к работе

Установить датчик на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу датчика при соблюдении условий эксплуатации в течение 12 месяцев с даты введения его в эксплуатацию.
