495.3787-03

Технический паспорт

1.Назначение изделия

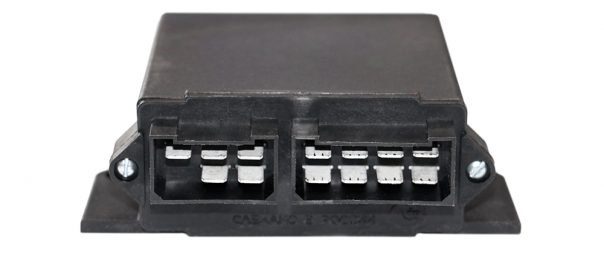

Прерыватель указателей поворота и аварийной сигнализации 495.3787-03 предназначен для обеспечения прерывистого сигнала в режиме маневрирования и аварийной сигнализации, и осуществления контроля неисправности ламп в режиме маневрирования и может устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

2.Применяемость

ЗИЛ 5301 «Бычок» нового образца.

3.Аналоги

РС950С

4.Технические данные

Номинальное напряжение питания ……………………………………………………………………………12В

Максимальное напряжение питания…………………………………………………………………………..15В

Минимальное напряжение питания…………………………………………………………………………10,8В

Диапазон рабочих температур………………………………………………………………………-40°С ÷ +65°С

Габаритные размеры………………………………………………………………………………..115×95×40 мм

Масса не более……………………………………………………………………………………………….0,11 кг

Значение нагрузки при маневрировании………………………………………………………..(3+1)х21+1х3Вт

Значение нагрузки при аварийной сигнализации………………………………………..…((3+1)х21)х2+2х3Вт



5.Комплект поставки

Прерыватель указателей поворота и аварийной сигнализации……………………………………………..1 шт.

Упаковка…………………………………………………………………………………………………………1шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение прерывателя и профилактические работы должны проводиться при выключенном зажигании. Запрещается подключение прерывателя к источнику постоянного тока напряжением более 15В. Запрещается разбирать и вскрывать прерыватель.

7.Подготовка к работе

Установить прерыватель на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу прерывателя при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи. По вопросам гарантийного обслуживания и ремонта обращаться по месту приобретения прерывателя.
