494.3787-03

Технический паспорт

1.Назначение изделия

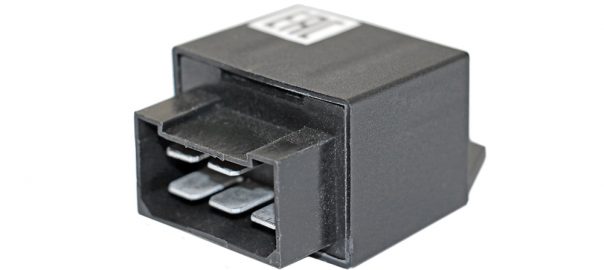

Прерыватель указателей поворота и аварийной сигнализации 494.3787-03 предназначен для обеспечения прерывистого сигнала в режиме маневрирования и аварийной сигнализации, и осуществления контроля неисправности ламп в режиме маневрирования и может устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

2.Применяемость

ГАЗ 31029, 3110, «Газель», ВАЗ 2104 – 2107, 2121,1111.

3.Аналоги

23.3747, 32.3777, 711.3777

4.Технические данные

Номинальное напряжение питания……………………………………………………………………………12В

Максимальное напряжение питания…………………………………………………………………………..15В

Минимальное напряжение питания…………………………………………………………………………10,8В

Диапазон рабочих температур………………………………………………………………………-40°С ÷ +65°С

Габаритные размеры…………………………………………………………………………………61×38×29 мм

Масса………………………………………………………………………………………………не более 0,04 кг

Значение нагрузки при маневрировании………………………………………………………(2х21+4+1х3) Вт

Значение нагрузки при аварийной сигнализации…………………………………………((2х21+4)х2+1х3) Вт

5.Комплект поставки

Прерыватель указателей поворота и аварийной сигнализации…………………………………………….1 шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение прерывателя и профилактические работы должны проводиться при выключенном зажигании. Запрещается подключение прерывателя к источнику постоянного тока напряжением более 15В. Запрещается разбирать и вскрывать прерыватель.

7.Подготовка к работе

Установить прерыватель на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу прерывателя при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи. По вопросам гарантийного обслуживания и ремонта обращаться по месту приобретения прерывателя.
