490.3787

Технический паспорт

1.Назначение изделия

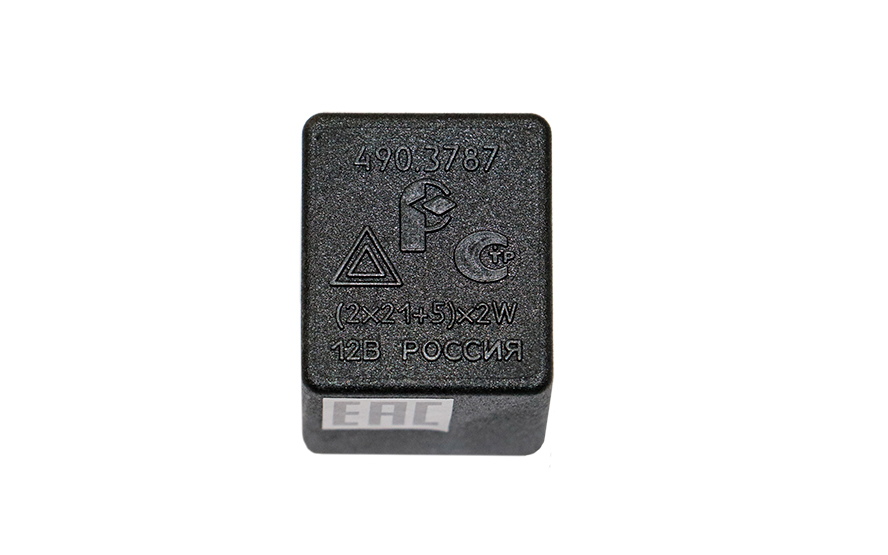

Прерыватель указателей поворота и аварийной сигнализации 490.3787 предназначен для обеспечения прерывистого сигнала в режиме маневрирования и аварийной сигнализации, и осуществления контроля неисправности ламп в режиме маневрирования и может устанавливаться на автомобили с номинальным напряжением 12В, а также поставляется в запасные части к ним.

2.Применяемость

ВАЗ 2108 – 2115, 2170, Калина, Гранта, Газель бизнес.

3.Аналоги

493.3747, 495.3747, 712.3777-06

4.Технические данные

Номинальное напряжение питания …………………………………………………………………………12В

Максимальное напряжение питания……………………………………………………..………………….15В

Минимальное напряжение питания………………………………………………………………………..10,8В

Диапазон рабочих температур….………………………………………………………………..-40°С ÷ +65°С

Габаритные размеры………………………………………………………………………………39×28×24 мм

Масса…………….………………………………………………………………………………не более 0,02 кг

Значение нагрузки ………………………………….……………………………………………(2х21+5) х 2 Вт

5.Комплект поставки

Прерыватель указателей поворота и аварийной сигнализации……………………………………………1 шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение прерывателя и профилактические работы должны проводиться при выключенном зажигании. Запрещается подключение прерывателя к источнику постоянного тока напряжением более 15В. Запрещается разбирать и вскрывать прерыватель.

7.Подготовка к работе

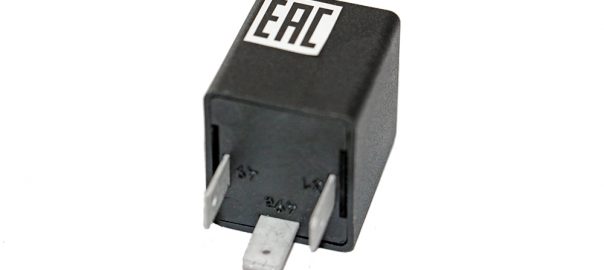

Установить прерыватель на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу прерывателя при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи. По вопросам гарантийного обслуживания и ремонта обращаться по месту приобретения прерывателя.
