Технический паспорт
1.Назначение изделия
Коммутатор электронный 76.3774 предназначен для работы в бесконтактной системе зажигания четырех- и восьмицилиндровых карбюраторных двигателей внутреннего сгорания с номинальным напряжением питания 12 В. Коммутатор работает в комплекте с катушкой зажигания 29.3705( или 27.3705), управляется сигналами с датчиков-распределителей 40.3706, 55.3706 и их модификаций или сигналом с блока управления МСУАД и может устанавливаться на автомобили и стационарные двигатели, а также поставляется в запасные части к ним.
2.Применяемость
Для автомобилей ВАЗ 2108, 2109 и их модификации, 2121, 1111, АЗЛК 2141.
3.Аналоги
76.3734
4.Технические данные
Номинальное напряжение питания ………………………………………………………………..………….12В
Максимальное напряжение питания…………………………………………………………………………..16В
Минимальное напряжение питания……………………………………………………………..………….…..6В
Диапазон рабочих температур………………………………………………………………….….-40°С ÷ +80°С
Габаритные размеры………………………………………………………………………………..126×83×28 мм
Масса……………………………………………………………………………………………….не более 0,24 кг
5.Комплект поставки
Коммутатор электронный…………………………………………………………………………………….1 шт.

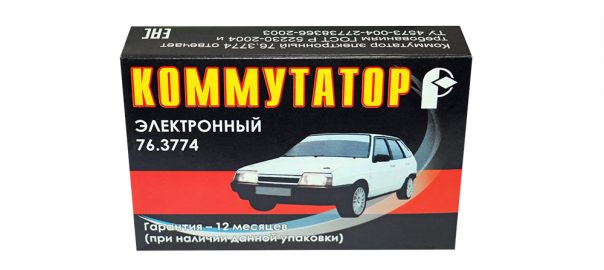

Упаковка……………………………………………………………………………………………………….1 шт.
6.Требования по технике безопасности
Установка, подсоединение, отсоединение коммутатора и профилактические работы должны проводиться при выключенном зажигании. Монтажные провода, соединяющие коммутатор с приборами, должны иметь сечение не менее 0,5 мм и должны быть снабжены колодкой для подсоединения к соответствующим выводам.
Запрещается эксплуатировать ненадежно закрепленный коммутатор, с не полностью вставленными проводами в гнезде крышки датчика-распределителя и катушки зажигания. Запрещается разбирать и вскрывать коммутатор.
7.Подготовка к работе
Установить коммутатор на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.
8.Гарантии изготовителя
Предприятие-изготовитель гарантирует безотказную работу коммутатора при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи. По вопросам гарантийного обслуживания и ремонта обращаться по месту приобретения коммутатора.
