Е113.3777-01

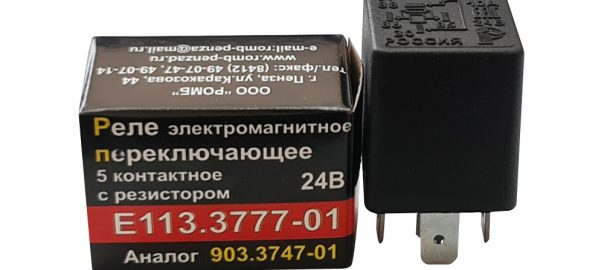

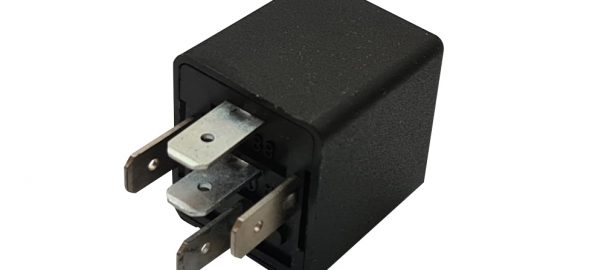

Реле электромагнитное переключающее Е113.3777-01

Технический паспорт

1.Назначение изделия

Реле электромагнитное переключающее 5-и контактное с резистором служит для переключения тока в цепях бортсети и может устанавливаться на автомобили с номинальным напряжением 24В, а также поставляется в запасные части к ним.

2.Применяемость

Для автомобилей

3.Аналоги

903.3747-01

4.Технические данные

Номинальное напряжение питания ……………………………………………………….…24В

Максимальное напряжение питания………………………………………………………….28В

Минимальное напряжение питания………………………………………………………..…18В

Максимальный ток в силовой цепи……………………………………………………………20А

Диапазон рабочих температур………………………………………………………-40°С ÷ +65°С

Габаритные размеры……………………………………………………………..……40х29х24 мм

Масса………………………………………………………………………………не более 0,030 кг

5.Комплект поставки

Реле электромагнитное переключающее…………………….………………………….………1шт.

Упаковка……………………………………………………………………………………………1шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение электромагнитного реле и профилактические работы должны проводиться при выключенном зажигании. Запрещается подключение электромагнитного реле к источнику постоянного тока напряжением более 28В. Запрещается разбирать и вскрывать электромагнитное реле.

7.Подготовка к работе

Установить электромагнитное реле на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу электромагнитного реле при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи. По вопросам гарантийного обслуживания и ремонта обращаться по месту приобретения электромагнитного реле.
