Е111.3777-10

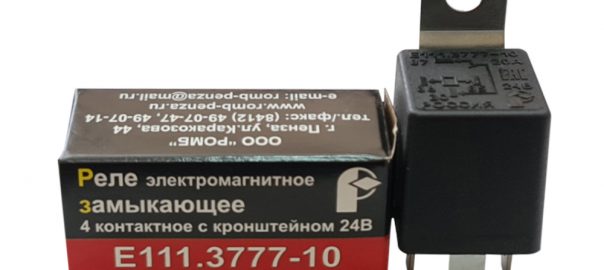

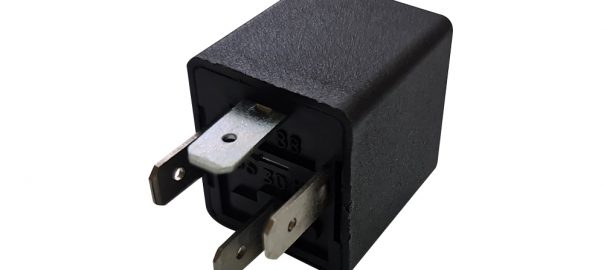

Реле электромагнитное замыкающее Е111.3777-10

Технический паспорт

1.Назначение изделия

Реле электромагнитное замыкающее 4-ёх контактное с кронштейном служит для коммутации тока в цепях бортсети и может устанавливаться на автомобили с номинальным напряжением 24В, а также поставляется в запасные части к ним.

2.Применяемость

Для автомобилей

3.Аналоги

901.3747-10

4.Технические данные

Номинальное напряжение питания …………………………………………………………………………24В

Максимальное напряжение питания…………………………………………………………………………28В

Минимальное напряжение питания…………………………………………………………………………18В

Максимальный ток в силовой цепи…………………………………………………………………………20А

Диапазон рабочих температур……………………………………………………………………-40°С ÷ +65°С

Габаритные размеры……………………………………………………………………………………55х30х24 мм

Масса……………………………………………………………………………………………не более 0,030 кг

5.Комплект поставки

Реле электромагнитное замыкающее………………………………………………………………………1шт.

Упаковка………………………………………………………………………………………………………1шт.

6.Требования по технике безопасности

Установка, подсоединение, отсоединение электромагнитного реле и профилактические работы должны проводиться при выключенном зажигании. Запрещается подключение электромагнитного реле к источнику постоянного тока напряжением более 28В. Запрещается разбирать и вскрывать электромагнитное реле.

7.Подготовка к работе

Установить электромагнитное реле на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и подключить при помощи колодки.

8.Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу электромагнитного реле при соблюдении условий эксплуатации в течение 12 месяцев с даты продажи. По вопросам гарантийного обслуживания и ремонта обращаться по месту приобретения электромагнитного реле.
